公司位于广州市天河区，是一家集变形监测产品的研发、生产、销售、服务于一体的企业，公司遵循“严谨求是的监测精神、探索测绘技术的科学建设，信息共享与增值利用信息资源”的愿景使命，建设专业测绘团队、监测行业解决方案的核心竞争力，提供监测业务的规划设计、咨询、软硬件生产、物联网设备定制开发与集成服务。多年来，公司以严谨求是的态度保障每一个测绘项目的安全、高效、准确运行。此外，公司还拥有丰富创新能力的软硬件技术研发团队，以自主研发的“物联网监测设备”为依托，开发了裂缝采集传输终端、GNSS接收机、全站仪无线采集终端等高新技术硬件产品，质量可靠，价格合理，服务完善。在积极探索系统集成与应用、信息资源共享与服务、测绘大数据处理与支撑、云平台结合与数据可视化展示等现代化信息技术，旨在为测绘服务的改革与创新提供新思路。我们坚信，以我们的专业技术，成熟的经验和优质的信誉，会使客户放心、安心、省心。

产品与服务……

裂缝采集传输终端、GNSS接收机、全站仪无线通讯终端、水位采集计、钢筋应力采集计、锚索应力采集计、激光测距仪及三维扫描服务等。
慧尺裂缝计常见事项及说明

采集系列

均为自动化采集网络传输一体机，三防装置。

裂缝采集传输终端

GNSS接收机

全站仪无线通讯终端

水位采集计

钢筋应力采集计

锚索应力采集计

激光测距仪

监测配件系列

标准化工器件，辅助安装作业顺利完成。

监测工作站

双面小棱镜

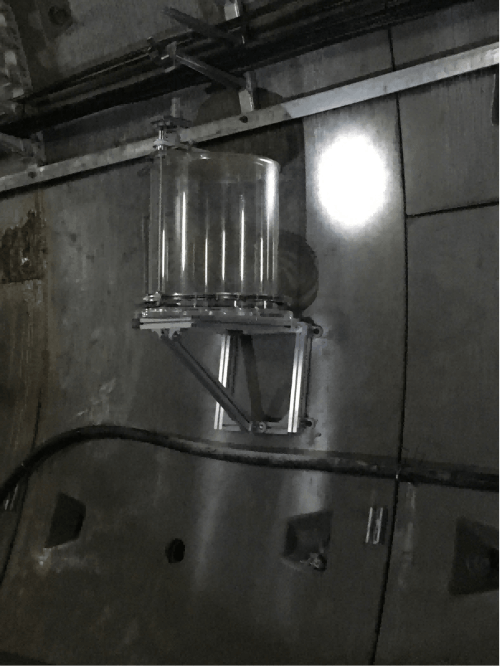

全站仪支撑架

全站仪防尘罩

小棱镜保护罩

U型保护罩

太阳能供电

慧尺裂缝计

裂缝采集传输终端

型号: FY-LF-01

GNSS接收机

GPS接收机

型号: GNSS-G01

水位计

水位采集计

型号: SWCJ-Z-01

钢筋计

钢筋应力采集计

型号: GJCJ-Z-01

锚索计

锚索应力采集计

型号: MSCJ-Z-01

全站仪通信箱

全站仪无线通讯终端

型号: FYLY-01

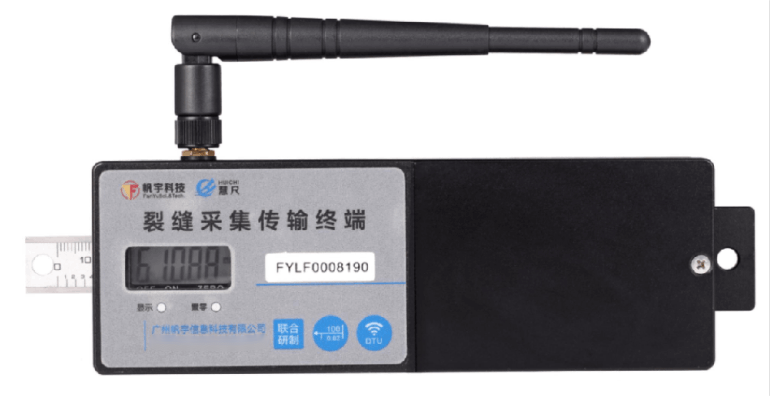

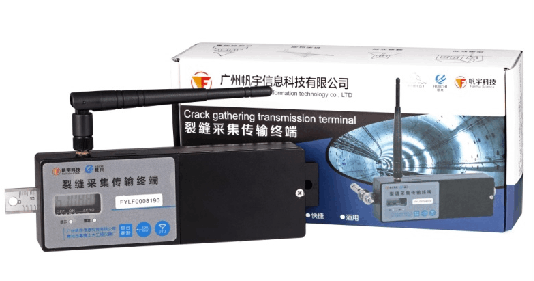

裂缝采集传输终端

一、产品概述

裂缝采集传输终端，用于测量建（构）筑物和地表裂缝宽度的变化。主要用于铁路、公路、桥梁、溶洞、古建筑物及民用建筑、隧道、水利水电工程的裂缝自动化实时监测。

二、工作原理

安装好的裂缝计自动采集裂缝的扩张与收缩的数据，再经过4G网络把采集到的数据传输到后台服务器上，通过云端查看服务器上裂缝计测量的数据，并实时推送监测数据至移动关联设备（包括手机，平板，笔记本等相关信息接收设备），从而实现裂缝数据实时自动化采集工作。

名称	参数	名称	参数
数字接口	UART	通讯模式	2G/3G/4G
串口波特率	115200	工作电压	3.5V~4.2V
有效量程	100.00mm	功耗	最高380mW
分辨精度	0.01mm	采集频率	3次/天（可定制）
储存方式	远程数据库	防护等级	IP67

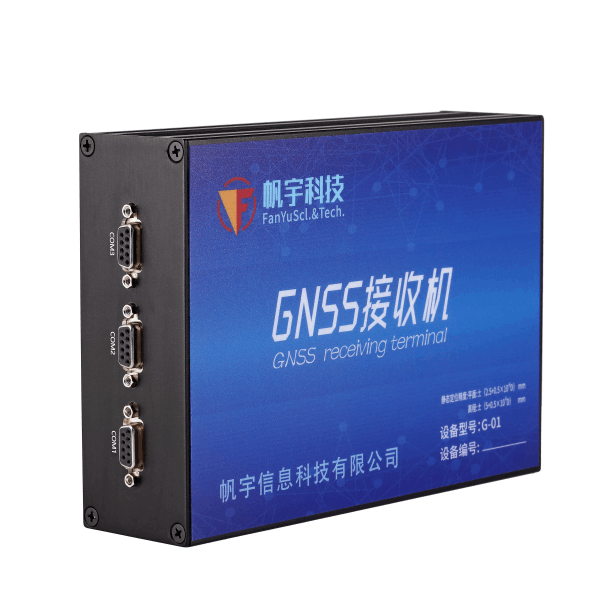

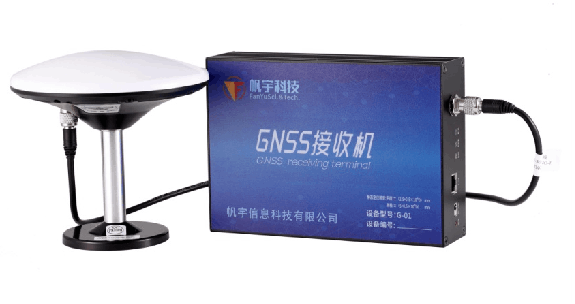

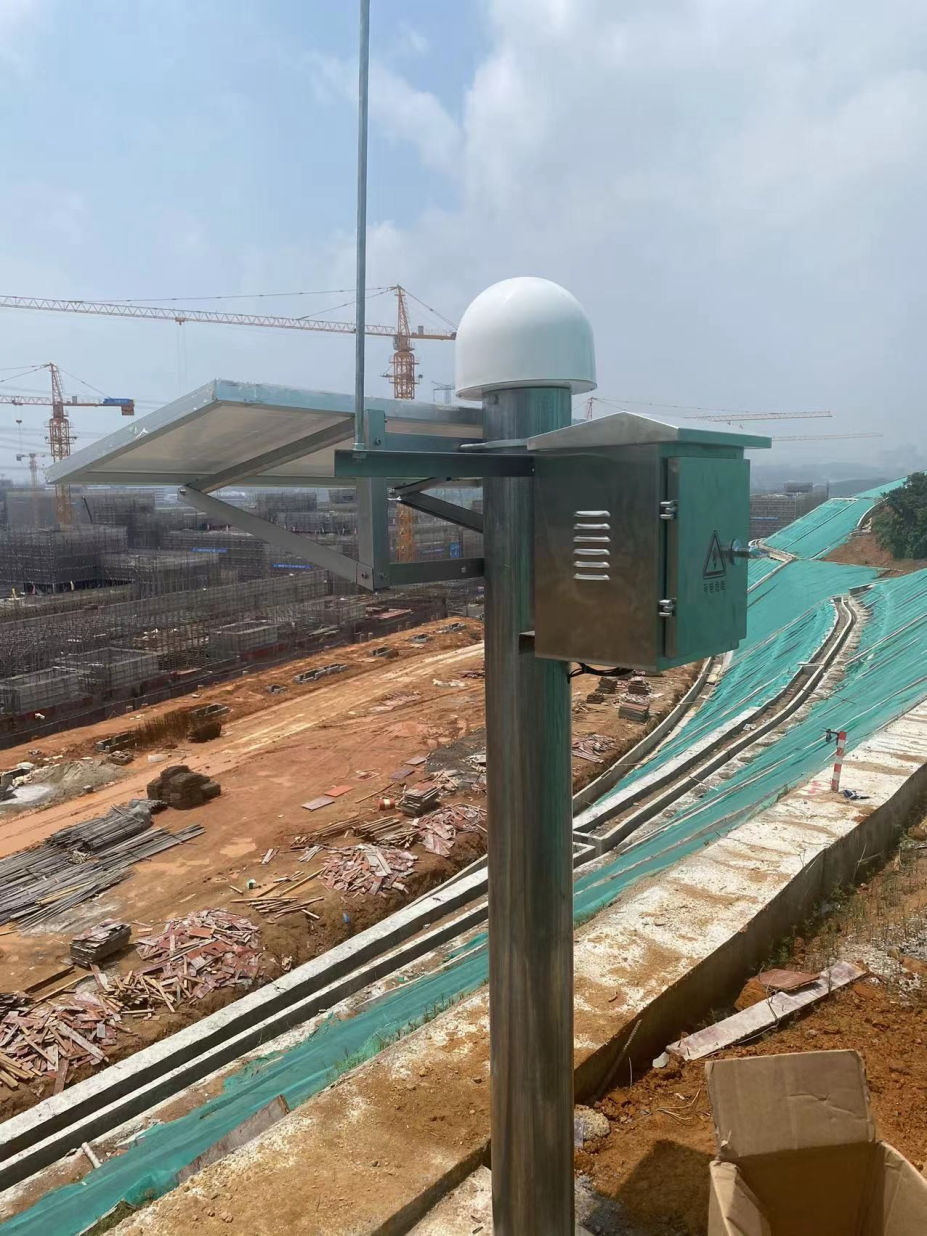

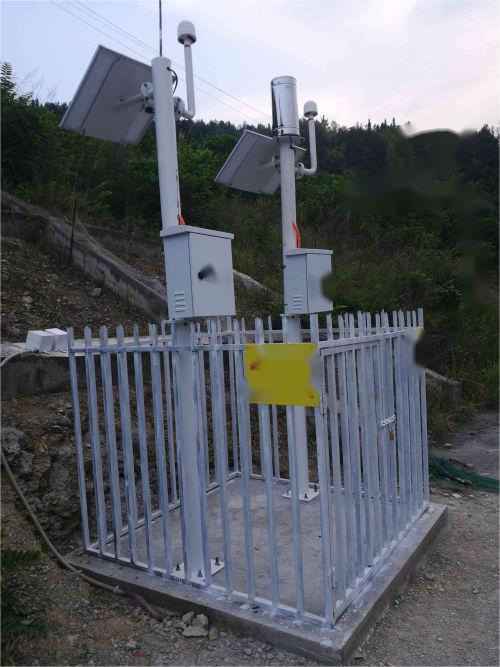

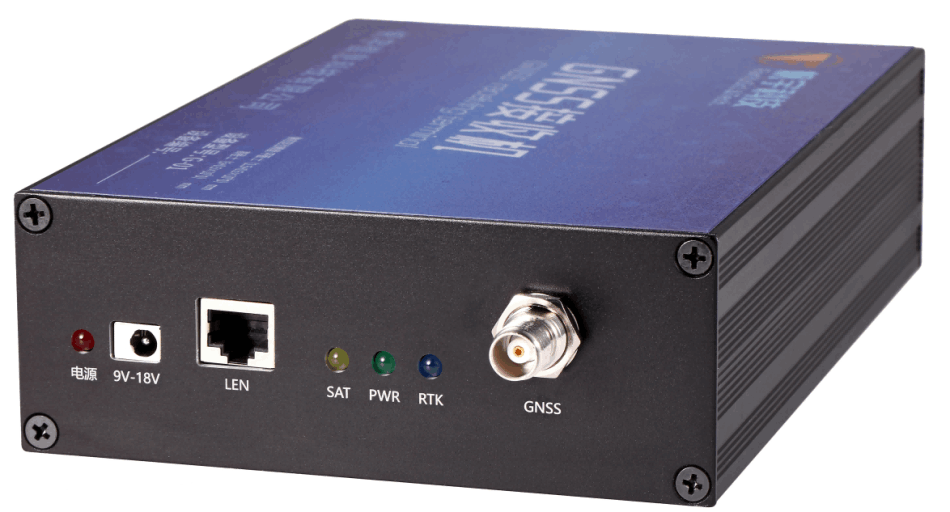

GNSS接收机

一、产品概述

GNSS-G01接收机是广州帆宇信息科技有限公司最新推出的一款新型多系统分体式GNSS接收机，支持220通道、四系统、L1频段、C/A码卫星定位导航单片接收机，可同时接收GPS（美国）、Galileo（欧盟）、GLONASS（俄罗斯）和北斗（中国）的卫星导航定位系统的信号，解算输出高精度的位置和速度参数。可选内置网络接口及GPRS通讯方式，具有精度高、功能强大、稳定性高等优势。

二、应用领域

广泛用于变形监测、地理测绘、电力系统、水上测量系统、高校科研、道路设计施工、石油物探、国土规划、矿山测量等行业领域。

三、工作原理

GNSS-G01接收机同时接收GPS（美国）、Galileo（欧盟）、GLONASS（俄罗斯）和北斗（中国）的卫星导航定位系统的信号，输出高精度的位置和速度参数，解算三维坐标，从而获取接收机天线位置的三维坐标。

名称	参数	名称	参数
主板	天宝BD970 主板	数据格式	NMEA-0183，Trimble
跟踪	GPS\GLONASS\北斗\GALILEO， L1 C/A 码，L1/L2 全周期载波	主机功耗	3W
通道	并行220 通道	外接电源	DC 9~18V
I/O	3个RS232，200dps（最高）	工作温度	-40℃~ +75℃
差分数据	RTCM 2.x/3.x，CMR	存储温度	-55℃~ +85℃
水平精度	±2.5 mm + 0.5 ppm RMS	垂直精度	±5 mm +0.5 ppm RMS
防护等级	IP67

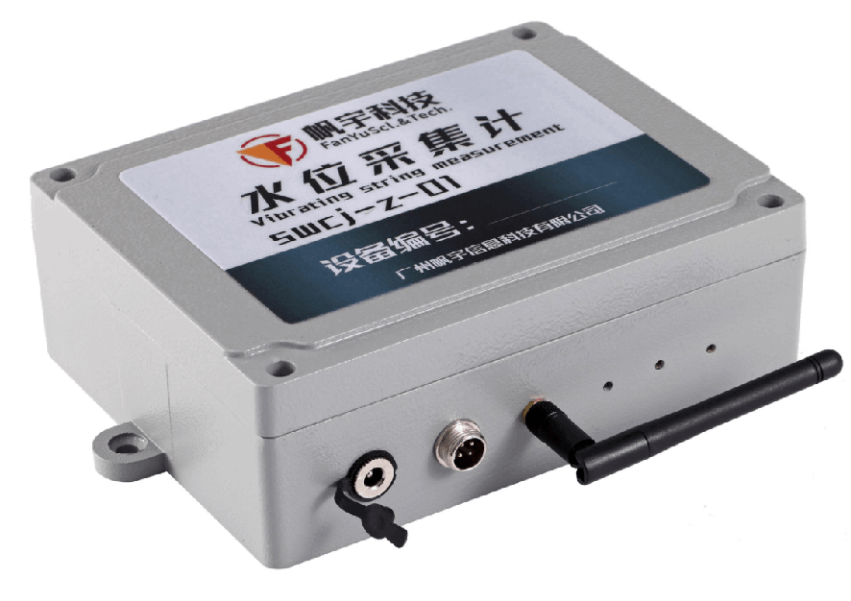

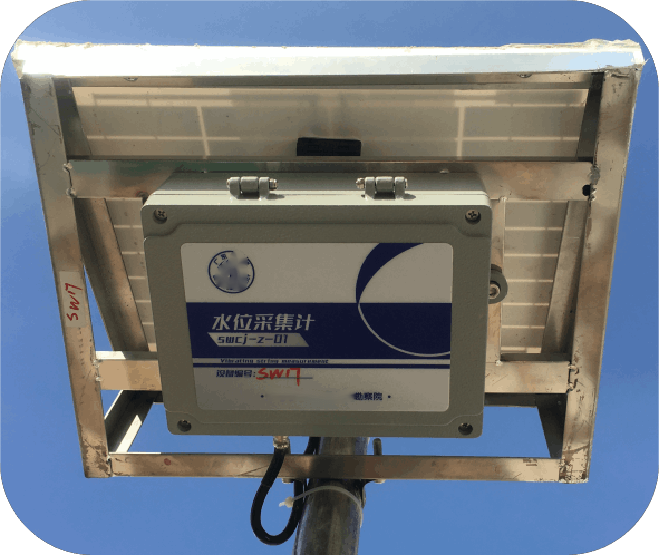

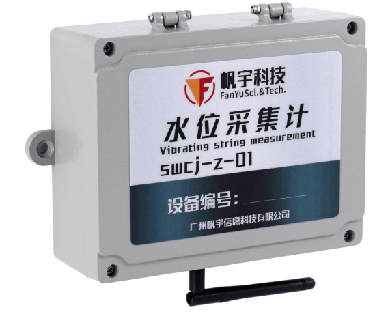

水位采集计

一、产品概述

裂缝采集传输终端，用于测量建（构）筑物和地表裂缝宽度的变化。主要用于铁路、公路、桥梁、溶洞、古建筑物及民用建筑、隧道、水利水电工程的裂缝自动化实时监测。

二、应用领域

可用于测量基坑、大坝、堤坝、交通市政工程及高边坡等工程的地下水位测量。

三、工作原理

SWCJ-Z-01型水位采集计是根据振弦式渗压计，当被测水压荷载作用在渗压计上，将引起弹性膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。振动频率的平方（频率模数）正比于作用在膜片上的压力，电磁线圈激振振弦并测量其振动频率，根据力学原理，测量得到振弦的频率，从而求出待测物水位。

名称	参数	名称	参数
数字接口	UART	工作电压	8.4V
串口波特率	9600	供电模式	太阳能供电
测频分辨率	0.1Hz	工作温度	-40℃~80℃
测频精度	0.05Hz~0.1Hz	采集频率	3次/天（可定制）
测频范围	30~12000Hz	支持通道数	1通道
通讯模式	全网通2G/3G/4G	防护等级	IP67

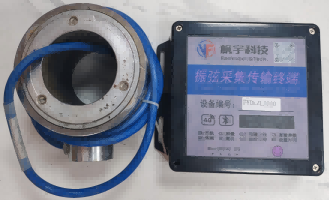

钢筋应力、锚索应力采集计

一、产品概述

裂缝采集传输终端，用于测量建（构）筑物和地表裂缝宽度的变化。主要用于铁路、公路、桥梁、溶洞、古建筑物及民用建筑、隧道、水利水电工程的裂缝自动化实时监测。
1、金属外壳 2、定时模块 3、太阳能供电模块 4、振弦模块 5、通讯模块 6、多路地址模块 7、传感器接口 8、锂电池组

二、应用领域

可用于测量各种锚索、岩石、螺栓、支柱、隧道与地下结构的支撑及大型预应力钢筋混凝土结构（桥梁和大坝）中的荷载和预应力的损失情况。

三、工作原理

在待测物构件上均匀布置数支振弦式应变计，当发生荷载使其产生轴向变形时，应变计产生同步变形，变形使应变计的振弦产生应力变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可通过MSCJ-Z-01型六通道锚索计采集盒测出引起受力变形的应变量，代入标定系数可算出锚索测力计所受到的荷载值。

名称	参数	名称	参数
数字接口	UART	通讯模式	全网通2G/3G/4G
串口波特率	9600	工作电压	8.4V
测频分辨率	0.1Hz	供电模式	太阳能供电
测频精度	0.05Hz~0.1Hz	工作温度	-40℃~80℃
测频范围	30~12000Hz	采集频率	3次/天（可定制）
支持通道数	1通道/4通道/6通道	防护等级	IP67

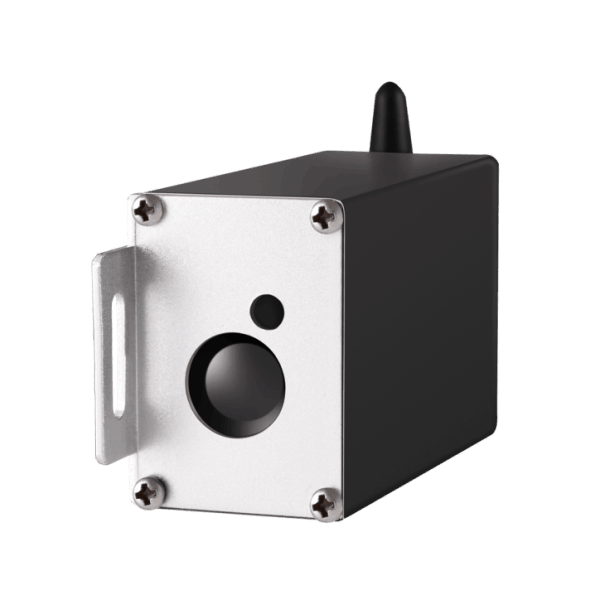

激光测距仪

一、产品概述

激光测距仪由下列几部分组成：
1、金属外壳 2、激光测距模块 3、DTU模块 4、锂电池 5、 micro接口

二、应用领域

主要测量混凝土、岩石和建（构）筑物裂缝或伸缩的开合度。主要用于铁路、公路、桥梁及民用建筑、隧道、水利水电工程的裂缝进行自动化实时监测。

三、工作原理

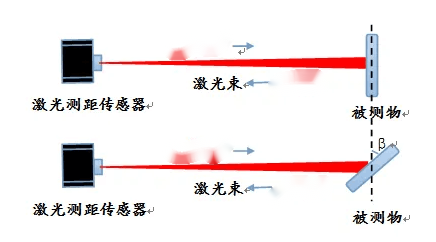

激光测距仪打出红外激光，射在被测反射片上，由被测反射片反射激光测距仪打出的红外激光射线，反射至激光测距仪并由激光测距仪采集反射回来的红外激光信号，通过红外激光的信息分析计算出被测反射片到激光测距仪之间的距离。

名称	参数	名称	参数
激光等级	2	工作电压	3.5V-4.2V
激光类型	635nm	供电模式	锂电池供电
设备量程	0.05-80m	工作温度	-25℃~70℃
测量精度	0.2mm	防护等级	IP67
通讯模式	全网通2G/3G/4G

名称	参数	名称	参数
数字接口	RS232	传输速率	10/100Mbps
通讯模式	全网通2G/3G/4G（可选）	工作电压	12V
通讯接口	LAN/WLAN/WIFI	工作温度	-40℃~80℃
网络协议	PPTP、L2TP、IPSec VPN	Qos支持	支持
定时开/关机	定时、远程开/关机	防护等级	IP67

自动化采集部署现场

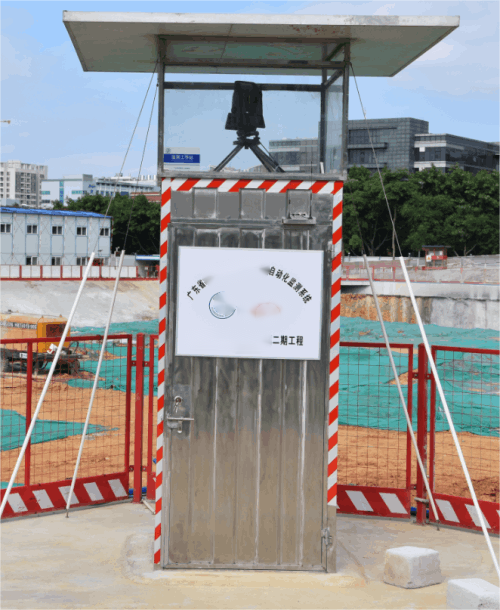

01.监测工作站房

站房地下部分设在牢固的混凝土基础之上，框架为不锈钢构件，四角均有钢丝绳拉索固定兼防碰撞，房角贴有警示胶条，提醒各作业单位注意保护，站房配置有功能标识牌安装框。

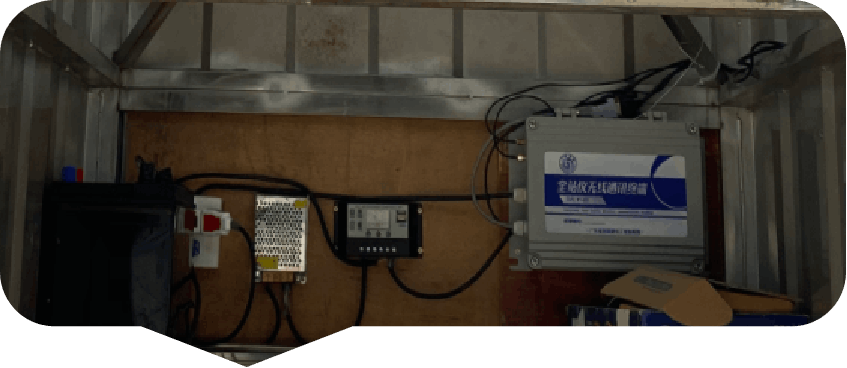

通信箱内部

站房内设供电系统、通信系统、散热系统、全站仪对中盘、操作登高梯及工具存放架。

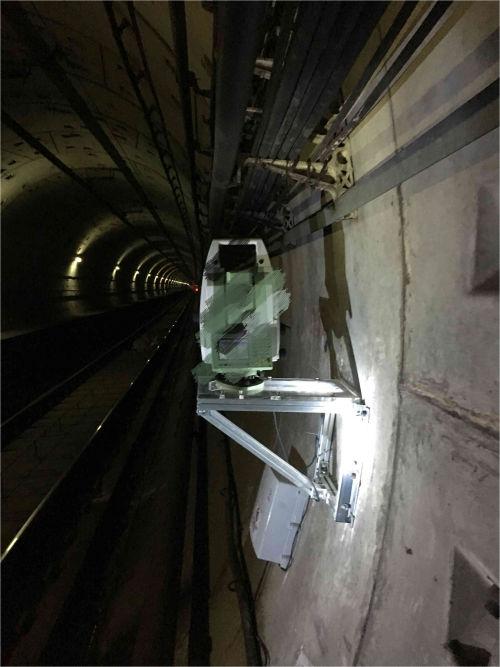

02.测量机器人

可在大范围内实施高效的遥控测量，具备对镜站目标的快速判别、锁定、跟踪、自动照准和高精度测量及数据实时上传。每次对监测点进行观测前，均对仪器进行重新定位，即通过后方多点镜站交会观测计算出测站位置坐标，更新仪器测站坐标后，再对监测点进行观测，整个过程均可远程操作及由测量机器人自动计算并完成设站。在观测作业中可对监测点进行分组、分时和定时观测等等，在设定相应规则后可实现无人值守自动观测，节省人力，稳定高效。

04.裂缝计

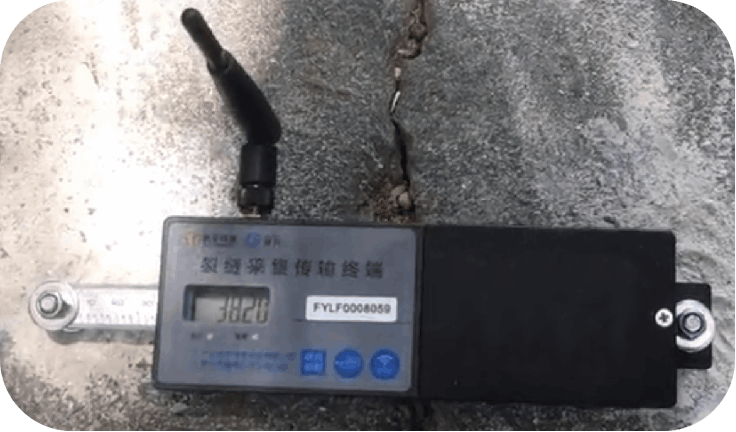

慧尺裂缝计初始观测频率为3次/1天（每8小时采集一次读数），内置6400mA锂电池，正常可工作一年，功耗非常低，电池仓独立设计，方便更换电池组；设计有液晶显示屏及读数窗，安装时在裂缝计两头用拉爆螺丝固定即可；通信使用4G网络，采集的数据实时传输到物联网平台数据库存储及展示终端，作业状态稳定可靠。

墙体裂缝观测安装完成

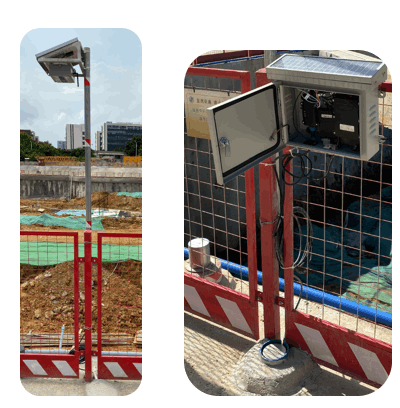

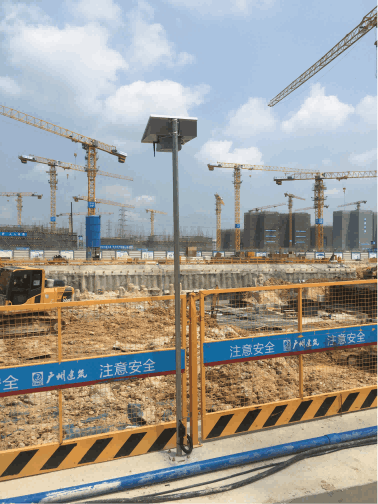

07.太阳能供电

太阳能供电用于：陈列位移计（深层水平位移观测）、应力采集计装置及水位采集计装置，这类采集计用电功耗小，太能阳供电能很好的保证持续采集作业。

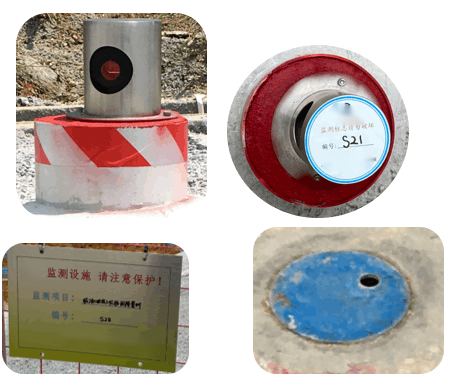

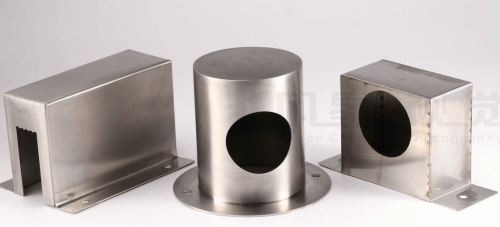

08.测点保护罩及标识牌

位移监测点设置不锈钢保护罩装置，水位及测斜观测点采用水泥墩及PVC胶盖保护，并设标识铭牌告知各参建单位注意保护，防止碰撞。

敢想 • 敢做 • 敢当

我们是帆宇实干家

裂缝采集传输终端、GNSS接收机、全站仪无线通讯终端、水位采集计、钢筋应力采集计、锚索应力采集计、激光测距仪及三维扫描服务等。 慧尺裂缝计常见事项及说明

采集系列

监测配件系列

慧尺裂缝计

GNSS接收机

水位计

钢筋计

锚索计

全站仪通信箱

裂缝采集传输终端

一、产品概述

裂缝采集传输终端，用于测量建（构）筑物和地表裂缝宽度的变化。主要用于铁路、公路、桥梁、溶洞、古建筑物及民用建筑、隧道、水利水电工程的裂缝自动化实时监测。

二、工作原理

仪器技术参数

型号：FY-LF-01

GNSS接收机

一、产品概述

二、应用领域

广泛用于变形监测、地理测绘、电力系统、水上测量系统、高校科研、道路设计施工、石油物探、国土规划、矿山测量等行业领域。

三、工作原理

GNSS-G01接收机同时接收GPS（美国）、Galileo（欧盟）、GLONASS（俄罗斯）和北斗（中国）的卫星导航定位系统的信号，输出高精度的位置和速度参数，解算三维坐标，从而获取接收机天线位置的三维坐标。

仪器技术参数

型号：GNSS-G01

水位采集计

一、产品概述

裂缝采集传输终端，用于测量建（构）筑物和地表裂缝宽度的变化。主要用于铁路、公路、桥梁、溶洞、古建筑物及民用建筑、隧道、水利水电工程的裂缝自动化实时监测。

二、应用领域

可用于测量基坑、大坝、堤坝、交通市政工程及高边坡等工程的地下水位测量。

三、工作原理

仪器技术参数

型号：SWCJ-Z-01

钢筋应力、锚索应力采集计

一、产品概述

二、应用领域

可用于测量各种锚索、岩石、螺栓、支柱、隧道与地下结构的支撑及大型预应力钢筋混凝土结构（桥梁和大坝）中的荷载和预应力的损失情况。

三、工作原理

仪器技术参数

型号：FY-MSCJ-01

激光测距仪

一、产品概述

激光测距仪由下列几部分组成：1、金属外壳 2、激光测距模块 3、DTU模块 4、锂电池 5、 micro接口

二、应用领域

主要测量混凝土、岩石和建（构）筑物裂缝或伸缩的开合度。主要用于铁路、公路、桥梁及民用建筑、隧道、水利水电工程的裂缝进行自动化实时监测。

三、工作原理

仪器技术参数

型号：FY-JLCJ-01

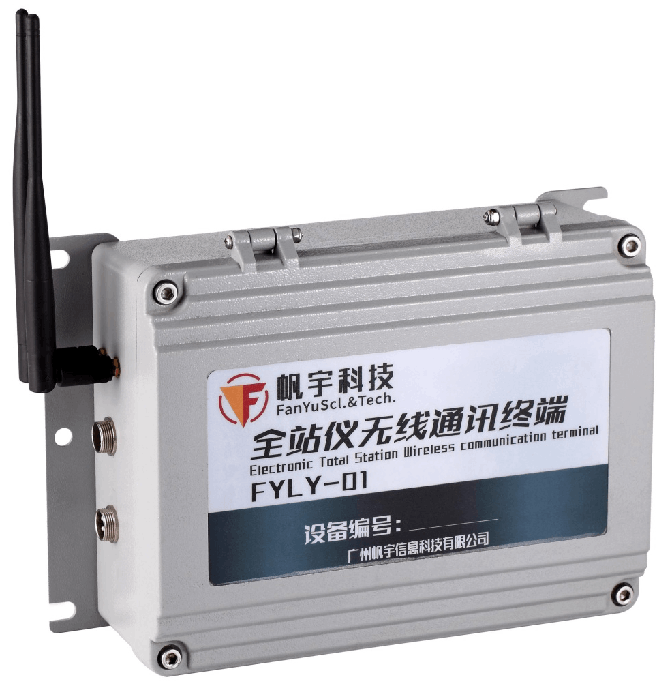

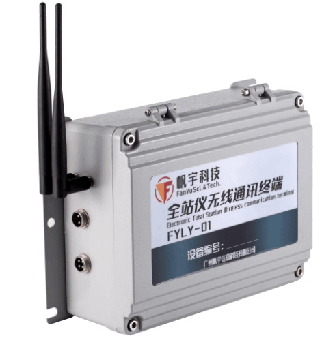

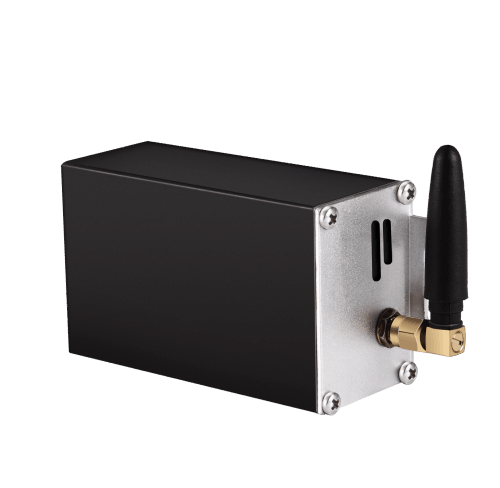

全站仪无线通信终端

一、产品概述

全站仪无线通信终端通过网络虚拟服务器远程连接全站仪，配合后台的软件进行全站仪远程操作。可应用于地铁、基坑、房屋、桥梁等结构物的自动化变形监测。

二、产品特性

通过2G/3G/4G网络建立通信链路，进而j远程操控全站仪测量作业。

仪器技术参数

型号：FYLY-01

部分监测配件系列产品图片

全站仪支撑架（含自动除尘防尘罩）

监测工作站房

隧道监测工作站

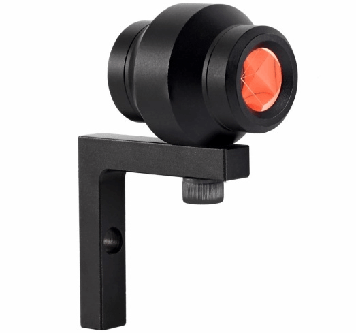

双面小棱镜

监测设备保护

监测设备保护罩

太阳能电源

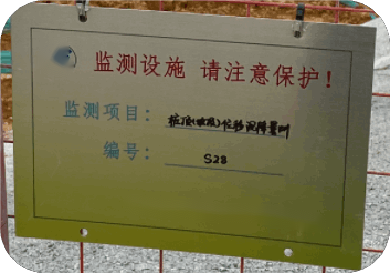

监测点保护标识牌

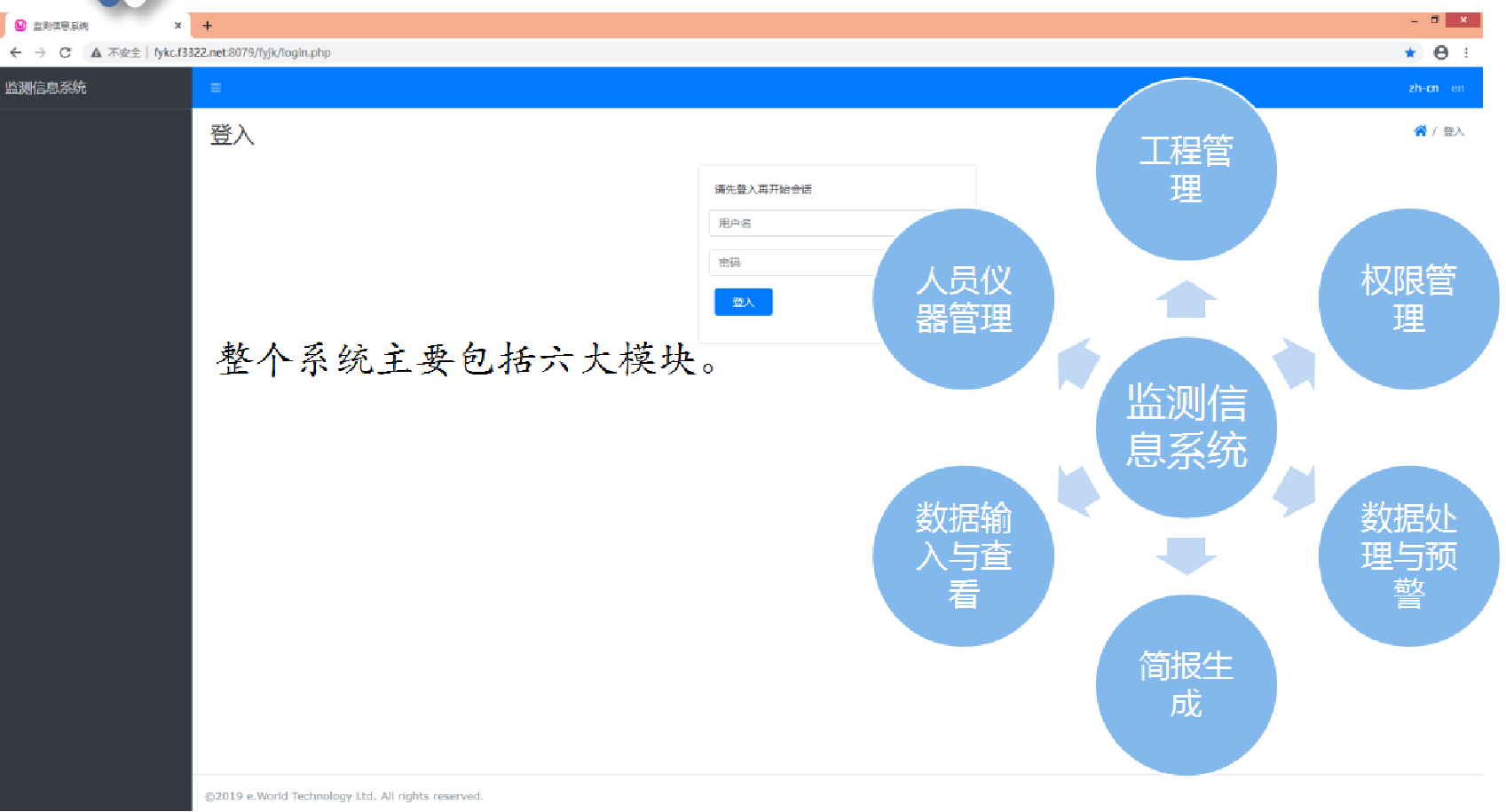

物联网平台

数据平台

典型项目案例

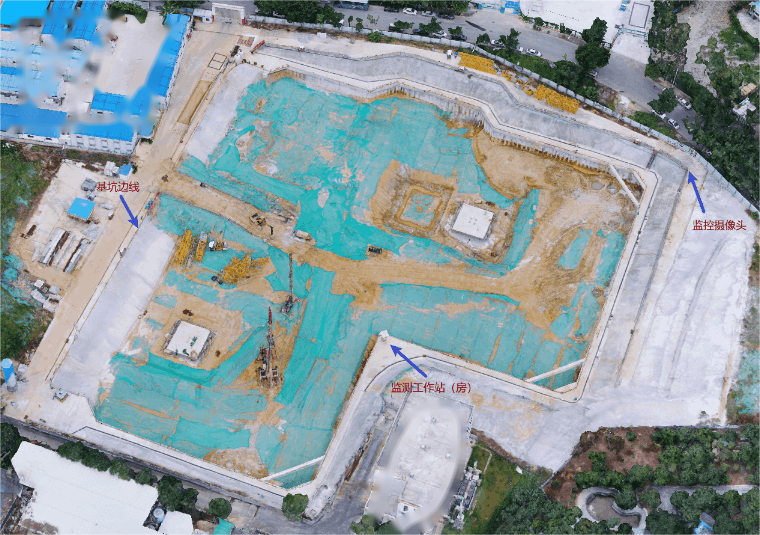

某水质净化厂二期工程基坑自动化监测项目（监测布置场地全景图）

自动化采集部署现场

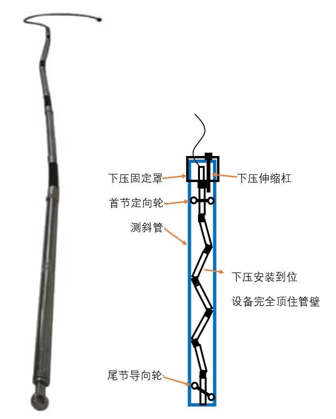

阵列位移计（深层水平位移观测）

03.阵列位移计

04.裂缝计

墙体裂缝观测安装完成

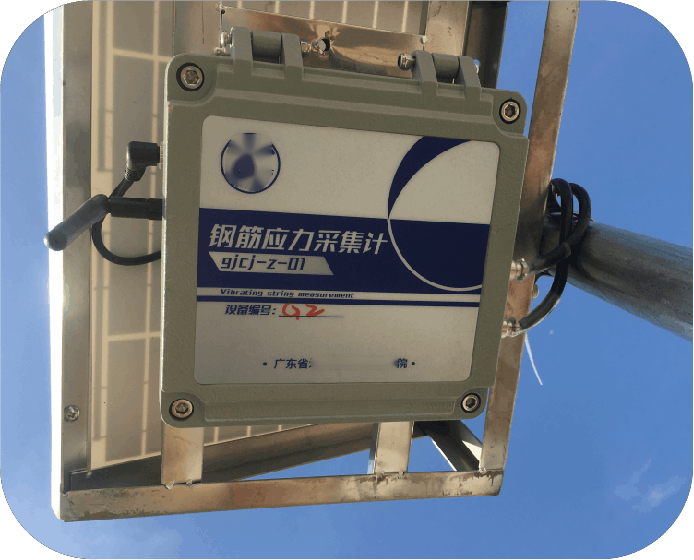

05.应力计

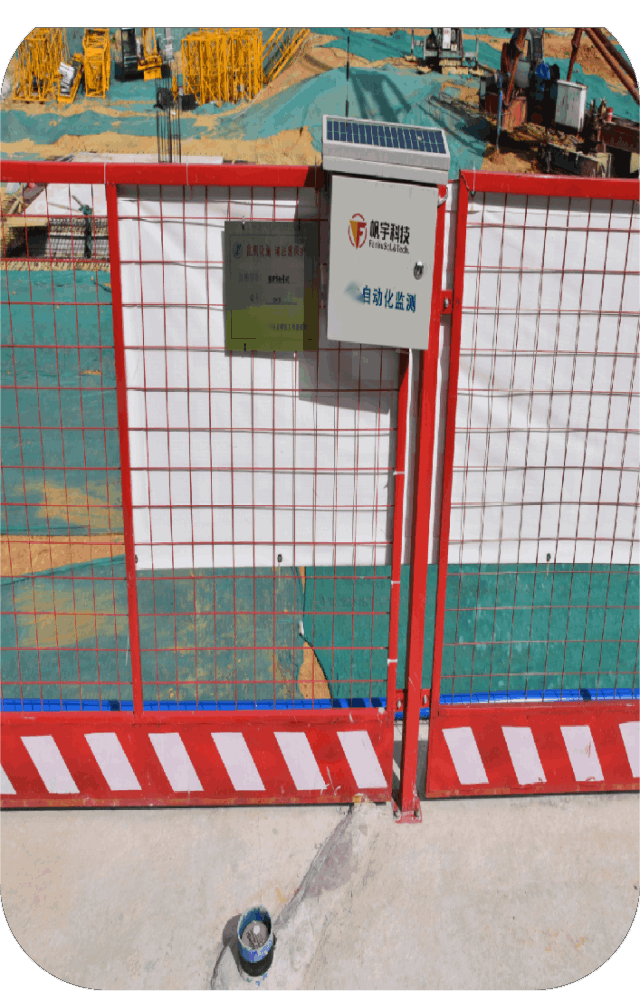

06.水位计

07.太阳能供电

08.测点保护罩及标识牌

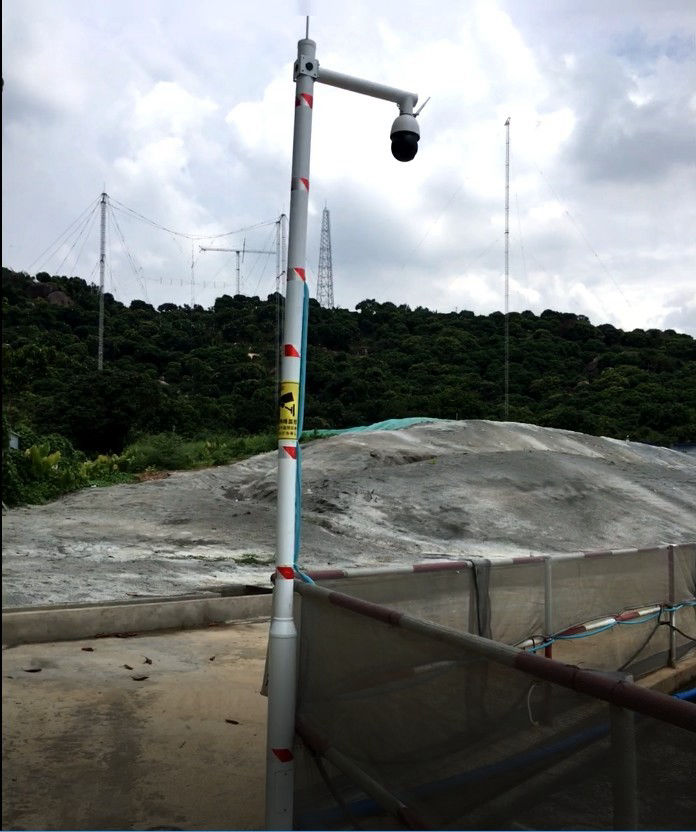

09.24H视频监控

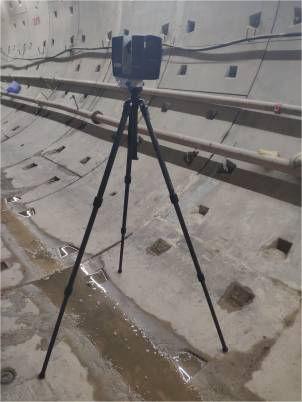

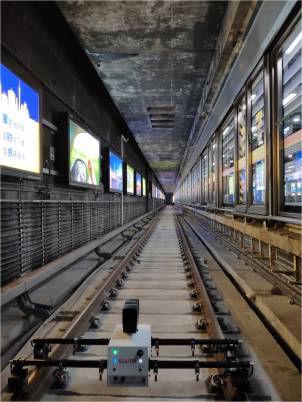

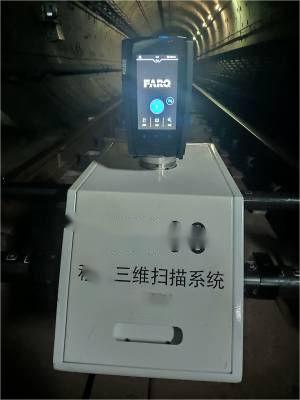

10.隧道三维扫描 现场
